Cómo el riel y la disposición de estacionamiento de paneles dan forma a una pared de vidrio operable
La apariencia cerrada de una pared de vidrio operable es solo una parte del sistema. El riel superior y la disposición de estacionamiento de los paneles determinan cómo cambia la abertura, dónde se almacenan los paneles y qué instalaciones del edificio necesitan coordinación. Estas decisiones deben revisarse antes de finalizar los acabados o los detalles visuales.

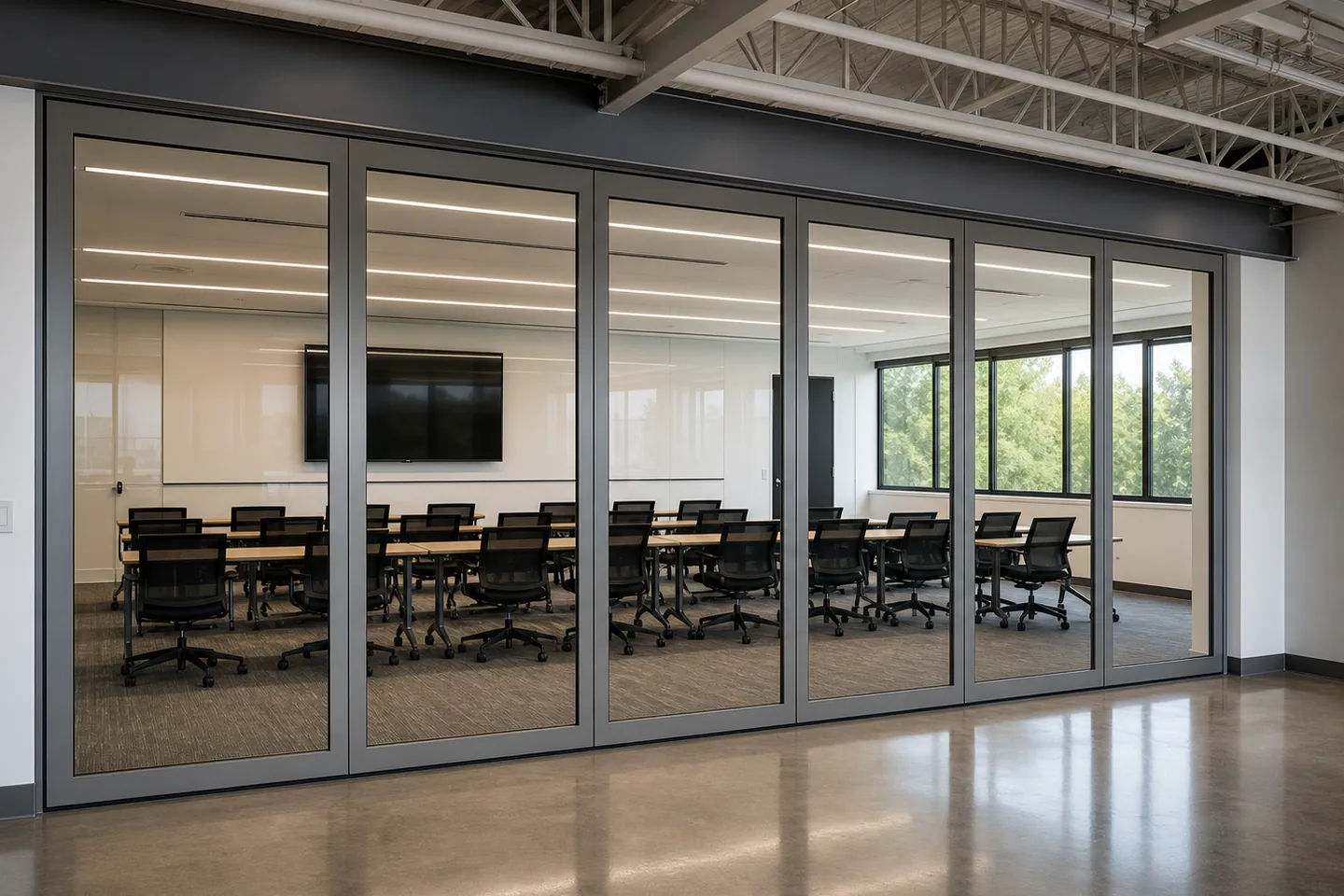

El riel es una trayectoria de soporte continua
Un muro de vidrio móvil con suspensión superior requiere una trayectoria de soporte continua y creíble por encima de cada posición de panel. El recorrido comienza en el vano cerrado y continúa hasta la ubicación de estacionamiento aprobada. Los paneles no deben parecer desplazarse por un área sin riel ni quedar colgados por debajo de un recorrido de techo interrumpido.
La estructura portante del edificio es independiente del acabado visible del techo. Un techo suspendido puede ocultar partes del sistema, pero los planos aún deben mostrar cómo se coordinan las cargas y el acceso. El ingeniero del proyecto y los oficios relevantes confirman la disposición final del soporte.
El estacionamiento es parte del plano de la habitación
El estacionamiento describe dónde se almacenan los paneles cuando la abertura está despejada. Una pila junto a la abertura puede ser simple y compacta, mientras que otro diseño aprobado puede requerir planificación adicional en torno a la circulación y los servicios de techo. La longitud de pared disponible, el ancho del panel, las puertas y muebles cercanos influyen en el resultado.
No trate una ilustración genérica de estacionamiento como un plano de taller final. El tipo de carro y la geometría del riel deben confirmarse para el sistema seleccionado. Cuando esos detalles aún no estén verificados, utilice un concepto de pared cerrada y marque la dirección de estacionamiento para su revisión.
Coordine los servicios en torno al movimiento
- Mantenga la iluminación y los rociadores despejados de las uniones de rieles y los puntos de acceso.
- Verifique los difusores de aire, altavoces y detectores con respecto a la trayectoria del panel.
- Proteja el acceso requerido al techo para ajuste y mantenimiento.
- Revise el sentido de apertura de las puertas y las rutas de escape alrededor de la pila estacionada.
- Confirme que las distribuciones de mobiliario no ocupen la zona de movimiento.
Estas verificaciones deben aparecer en los planos coordinados, en lugar de resolverse solo durante la instalación.
La cantidad de paneles afecta el almacenamiento
El ancho de apertura, el ancho del panel y la configuración seleccionada influyen en la cantidad de paneles. Por lo general, más paneles requieren una mayor longitud de almacenamiento o una disposición de estacionamiento diferente. El equipo de diseño debe comparar el ancho de apertura deseado con el impacto visual y espacial de la pila estacionada.
Si se requiere una puerta de paso, también se deben considerar su panel y el espacio libre de giro. Consulte la página pared de vidrio móvil con puerta de paso para conocer el límite correcto de revisión del proyecto.
Utilice planos para confirmar la secuencia
Un plano de riel útil muestra la línea cerrada, la dirección de movimiento, la posición de estacionamiento, las paredes circundantes y los servicios relevantes. Los cortes ayudan a confirmar el soporte superior, el acabado del techo y la relación entre la parte inferior del panel y el piso terminado. No se debe introducir un riel de piso continuo a menos que el sistema verificado seleccionado lo requiera.
Compare los principales datos de planificación en la guía de selección de paredes operables de vidrio. Para una revisión específica del proyecto, envíe el plano de techo actual, las dimensiones de la abertura y la posición de estacionamiento preferida a través de la página de contacto.
